SOULNOTE A-2

SOULNOTE A-2
Cena brutto
30000.00 PLN

Kolor:

nazwa palety:

dodaj do koszyka

Opis :

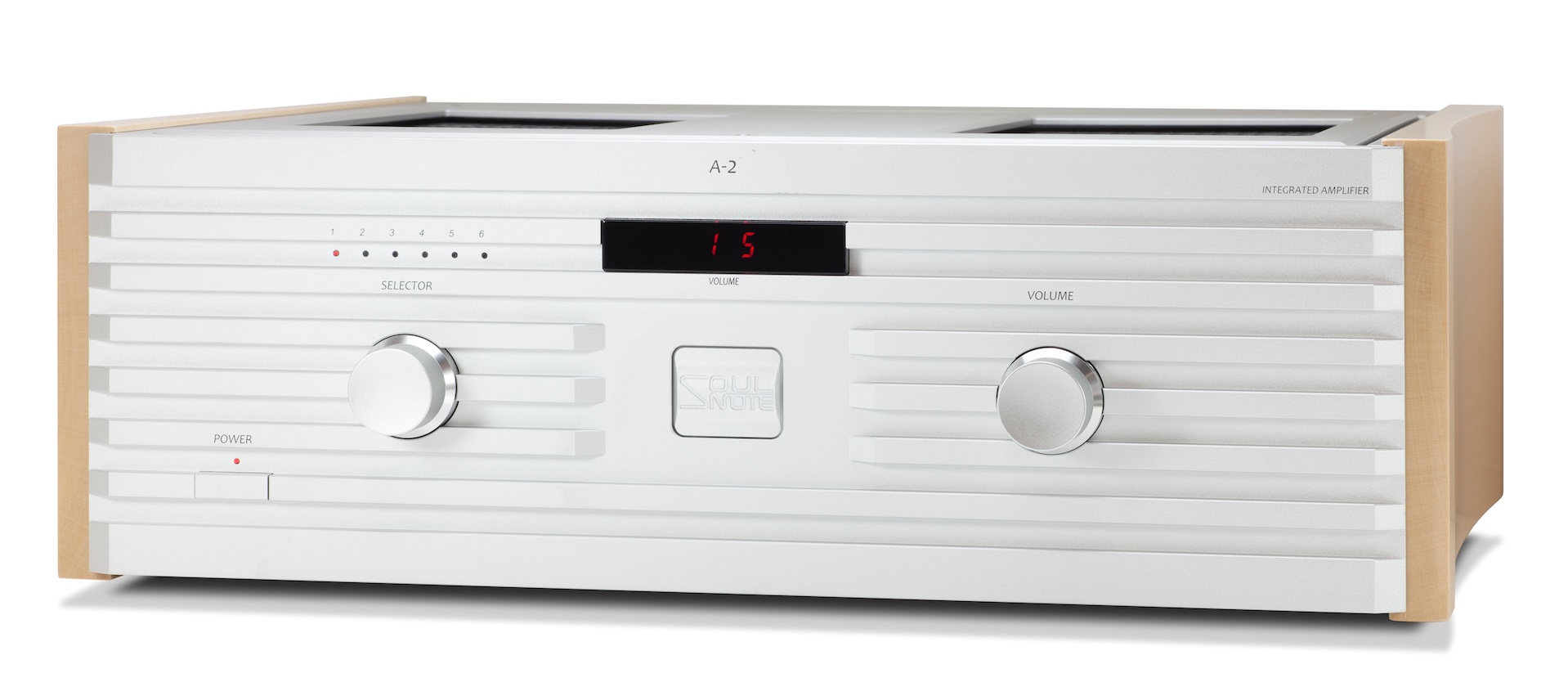

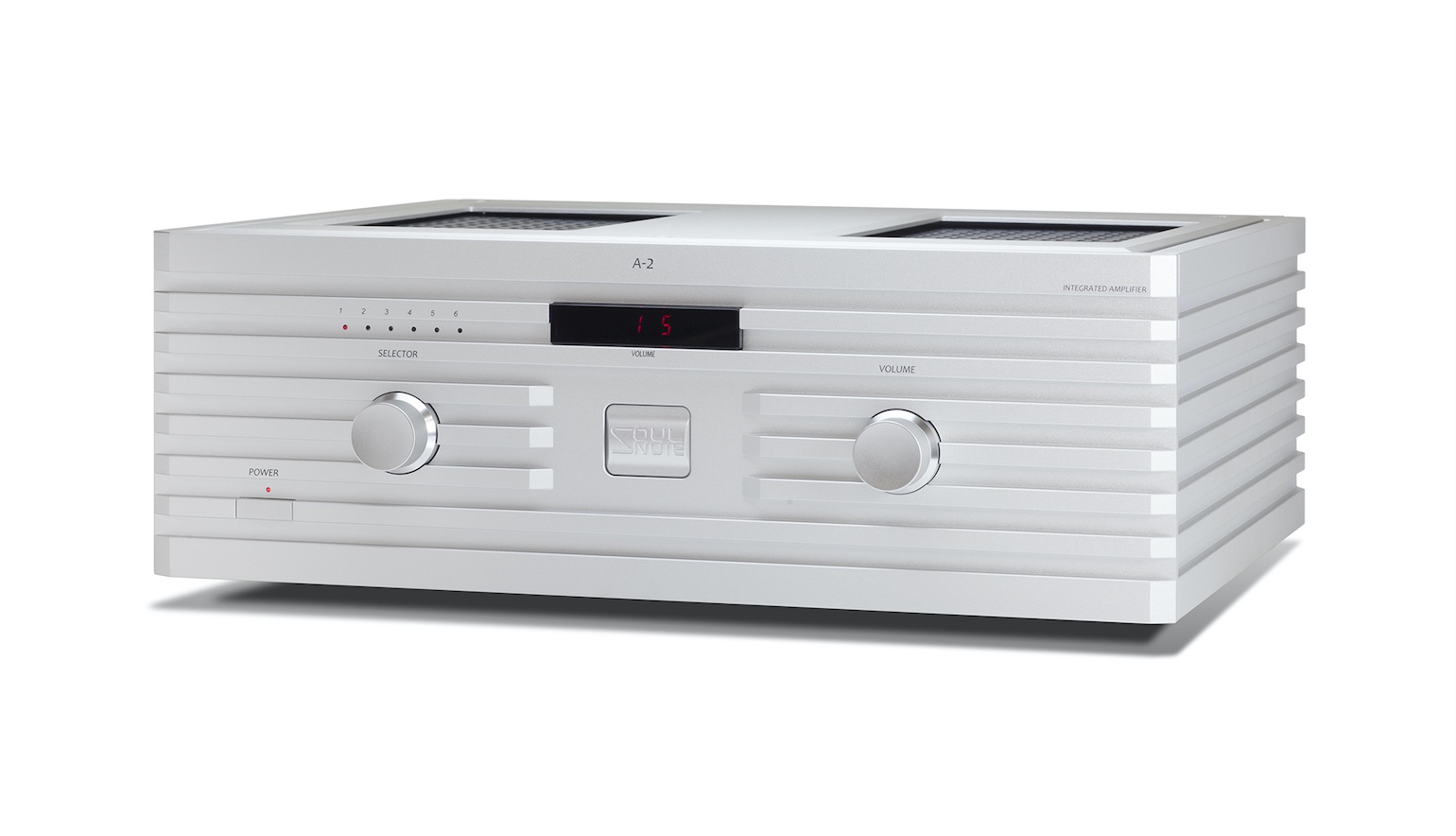

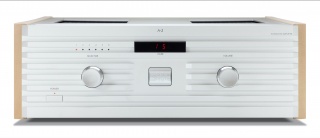

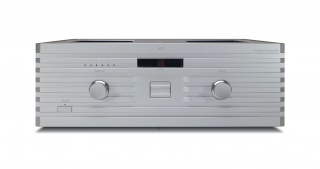

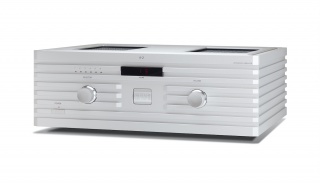

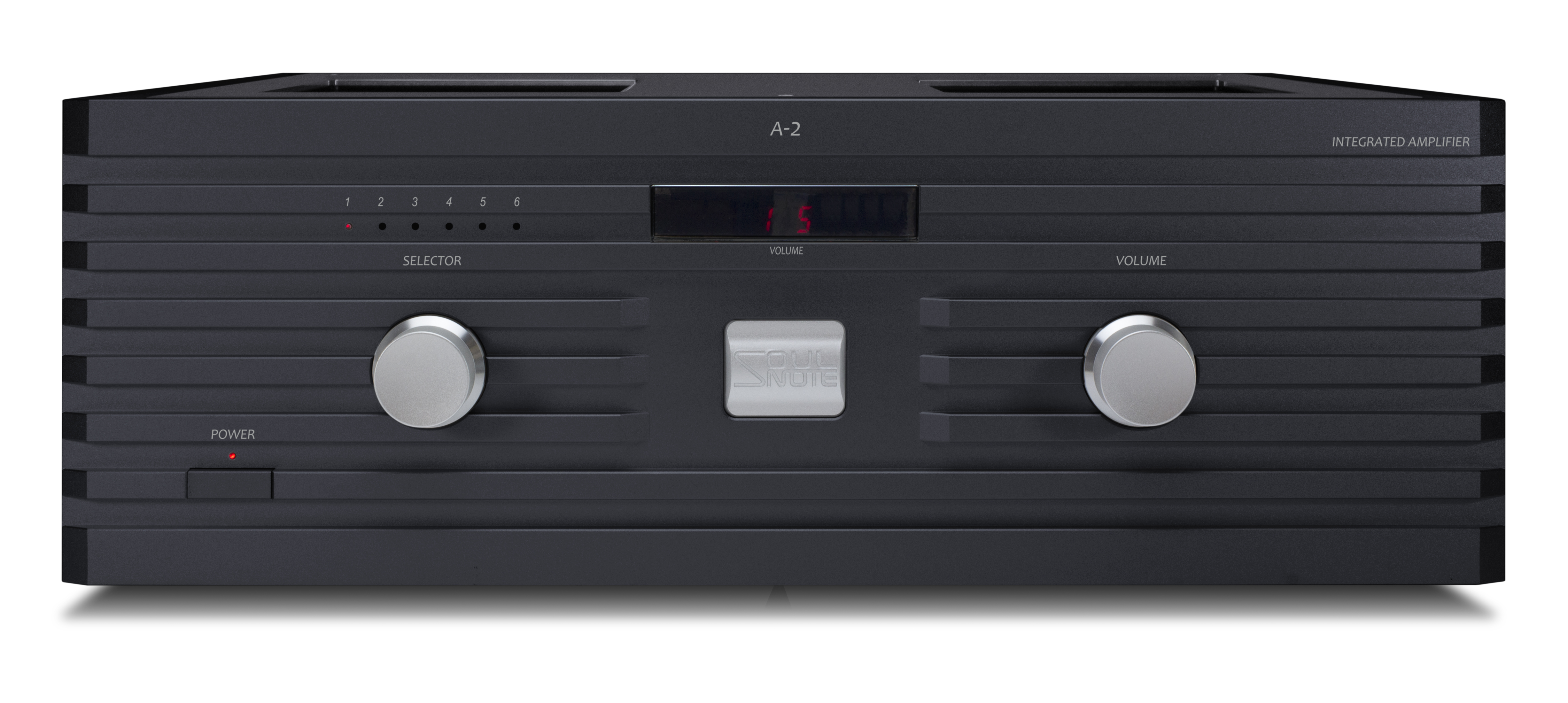

A-2 WZMACNIACZ ZINTEGROWANY

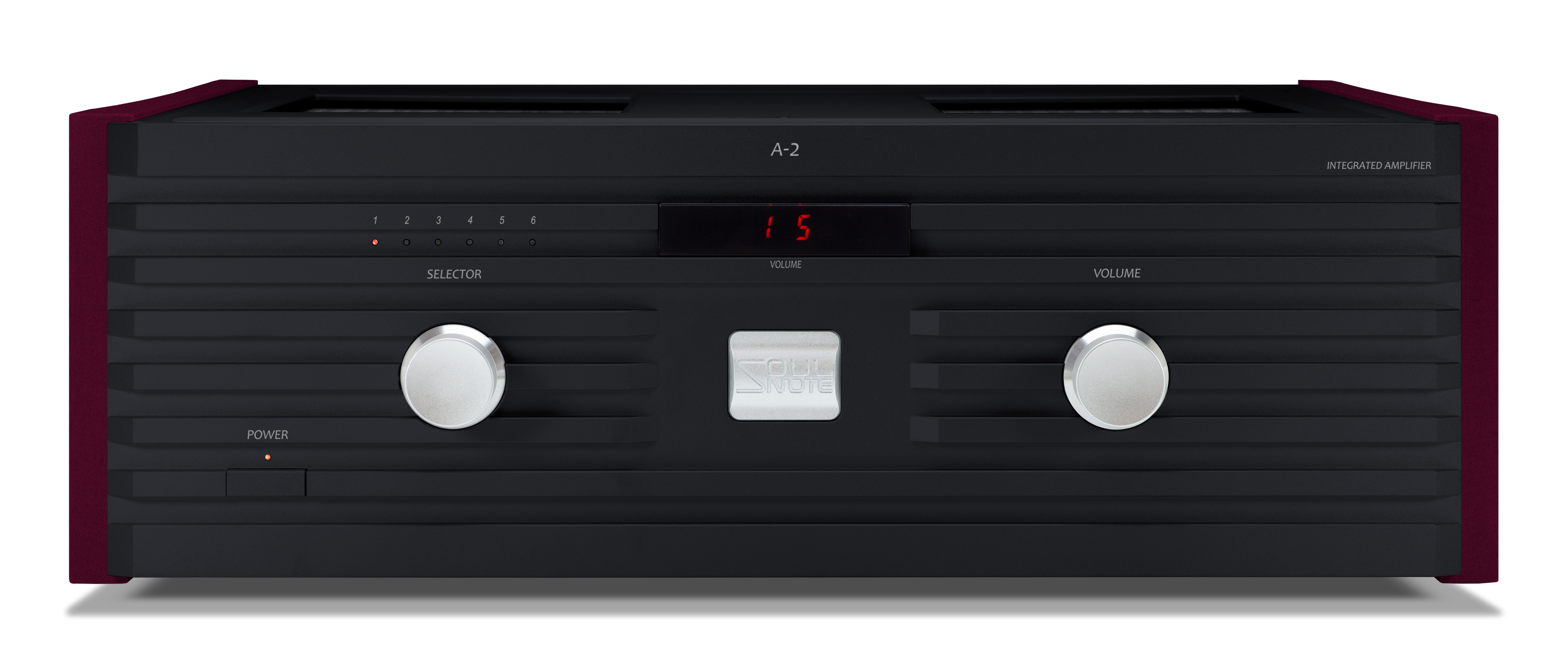

WYKOŃCZENIE:  PREMIUM SILVER / PREMIUM BLACK


Każda technika SOULNOTE została hojnie włączona do aktualnej kulminacji naszej doskonale zbalansowanej technologii innej niż NFB.
Ten zintegrowany wzmacniacz jest wyposażony w różne monofoniczne tryby napędu i wzmacniacza mocy, takie jak nowe ustawienie BTL/bi-amp.



Idealnie zbalansowany, dyskretny obwód bez NFB
Oryginalne, doskonale zbalansowane obwody SOULNOTE bez NFB zostały w pełni zoptymalizowane i włączone, aby zapewnić najwyższą jakość dźwięku. Sprzężenie zwrotne napięcia zostało całkowicie wyeliminowane w stopniu wyjściowym, stopniu wzmocnienia napięciowego i obwodach zasilających. Ze względu na ich wpływ na dźwięk, wyeliminowano obwody serwomechanizmu prądu stałego i zwierciadła prądowego, podczas gdy obwody stałoprądowe i polaryzacji w stopniu wzmocnienia napięciowego wykorzystują proste układy obwodów, które wykorzystują tylko elementy stałoprądowe i napięciowe (odpowiednio 2SK209 i diody LED). ) starannie dobrane pod kątem najwyższej jakości dźwięku. Stopień wzmocnienia napięcia jest doskonale zbalansowany na całej długości wyjścia wtórnika emitera. A-2 został zaprojektowany do odtwarzania muzyki w dynamiczny, otwarty, czysty i uduchowiony sposób.

Zbalansowany tłumik z przełączaniem przekaźników
Regulacja głośności nie jest kontrolowana przez elektronikę ani obrotowy suwak głośności, ale zawiera oryginalne przekaźniki SOULNOTE w systemie zbalansowanego tłumika, który przełącza rezystory o wysokiej precyzji. To radykalnie zwiększa wyrazistość i pozwala trójwymiarowemu obrazowi dźwiękowemu. Znacząco poprawia również jakość przy niskim poziomie głośności, nie martwiąc się o błędy gangów.



Idealna konstrukcja
Linia sygnału wejściowego została zminimalizowana poprzez skoncentrowanie zacisków wejściowych, selektorów wejściowych, głośności i stopnia wzmocnienia napięciowego innego niż NFB na jednej wielowarstwowej płytce. Na płytce nie zastosowano ani jednego ekranu ani filtra, które mogłyby negatywnie wpłynąć na dźwięk, aby wyeliminować każdy czynnik obniżający jakość dźwięku, jak np. skutki drgań od kabli połączeniowych, elementów indukcyjnych, szumu radiacyjnego itp. Ta idealna konstrukcja ma osiągnięto dzięki zbalansowanemu tłumikowi z przełączaniem przekaźników.



4-warstwowa płyta z folią miedzianą o grubości 70μ
Złożony ze stopnia wyjściowego i głównego zasilacza, blok zasilający posiada wewnętrzną warstwę podłoża z folii miedzianej o grubości 70μ, wewnętrzną płaszczyznę warstwy podłoża jako szynę zbiorczą zasilania, co minimalizuje pętle wysokoprądowe w komutacji kondensator > tranzystor wyjściowy > głośniki + zaciski > zaciski głośnikowe > cykl kondensatora komutującego. Wyeliminowanie składowych indukcyjności w liniach wysokoprądowych zapewnia wyjątkową charakterystykę częstotliwościową i stabilność.



Bezpośrednie połączenie
Złącza zostały wyeliminowane z zasilacza oraz linii sygnałowych, zamiast tego kable są przylutowane bezpośrednio do płytek w celu bezpośredniego połączenia.

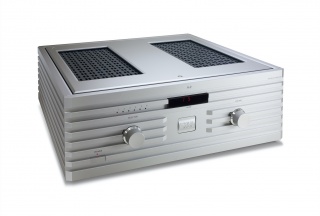

Radiator typu kominkowego
Radiator to nowo opracowany typ kominka, który ma kształt zapewniający wysoką wydajność chłodzenia i niskie wibracje własne.

Potężny zasilacz
Zasilacz wykorzystuje bifilarny transformator toroidalny o mocy 600 VA, najpotężniejszy w historii SOULNOTE. Pętle komutacyjne prądu zostały zminimalizowane poprzez umieszczenie ± niezależnych obwodów prostowniczych od diody szybkiego powrotu blisko uzwojenia transformatora. Kondensator komutacyjny jest dostarczany przez ELNA specjalnie opracowany dla SOULNOTE i wybrany ze względu na jakość dźwięku. Równoległe połączenie wielu kondensatorów o małych rozmiarach pomaga dostosować i zoptymalizować charakterystykę wysokich częstotliwości i ogólną pojemność.



4 równoległe szybkie tranzystory wyjściowe
Ostatni stopień składa się z 4 szybkich tranzystorów (2SC2837/2SA1186) z niskim Cob i wysokim FT połączonych równolegle. To w połączeniu z mocnym zasilaczem bez NFB zapewnia dużą moc napędową głośników.



Wybór tranzystora wyjściowego
Tranzystory wyjściowe zostały wybrane i sparowane za pomocą specjalnie zaprojektowanego urządzenia, które mierzy wartość prądu Vbe, unikając wpływu wzrostu temperatury w tranzystorach wyjściowych. Perfekcyjne wyrównanie 4 równoległych tranzystorów prądowych zapewnia obfitą moc napędową głośników oraz czystą, precyzyjną reprodukcję dźwięku.



4-stopniowy obwód Darlingtona
Tranzystory wysokiej częstotliwości tworzą 4-stopniową konfigurację Darlingtona, aby całkowicie wysterować końcowe tranzystory, optymalizując w ten sposób ilość każdego prądu. Daje to dużą moc napędową dla każdego głośnika.



Konstrukcja obudowy, w której priorytetem jest jakość dźwięku
Kolec bezpośrednio uziemia transformator zasilający, a połączenie kolców z panelami aluminiowymi o nierównym przekroju poprzecznym w celu kontroli rezonansu zwiększyło sztywność, panele aluminiowe nie są bezpośrednio łączone w celu wyeliminowania niepożądanego rezonansu. Górna pokrywa, która ma szczególnie duży wpływ na jakość dźwięku, ma dwukomponentową konstrukcję, która łączy płytę bazową i aluminiowe panele w trzech punktach, dzięki czemu nie tłumią się nawzajem. Uziemiając go w trzech punktach bez mocowania do aluminiowych części samej obudowy, ten projekt udaje się zachować równowagę dźwięku przy jednoczesnym zachowaniu jego ekspansywności.



Pojedynczy różnicowy obwód BTL inny niż NFB
Konwencjonalna zasada monofoniczna BTL, która wykorzystuje lewy i prawy kanał wzmacniacza stereo w odwróconych fazach, może zapewnić dźwięk o wysokiej jakości, ale wrażenia dźwiękowe mają tendencję do zacierania się, a dźwięki mają tendencję do zbijania się ze względu na efekty linii GND lub dopasowanie dwóch wzmacniaczy. Tryb monofoniczny BTL w A-2 przyjmuje zatem nowe podejście, które rozdziela wyjście różnicowe jednego wzmacniacza różnicowego innego niż NFB dla lewego i prawego stopnia końcowego. Tworzy to ekspansywny dźwięk z energicznym, ale delikatnym prowadzeniem BTL.



Dwa rodzaje trybów monofonicznych
Oprócz trybu monofonicznego BTL można również wybrać tryb monofoniczny bi-amp w celu dystrybucji sygnału monofonicznego do lewego i prawego kanału.

Tryb wzmacniacza mocy
Tryb wzmacniacza mocy przerywa zasilanie mikrokomputera i omija selektor i głośność. Zwiększa to współczynnik SN. W tym trybie można również wybrać wejścia XLR i RCA.



Wybierz spośród sześciu możliwych przypadków użycia
Dostępnych jest sześć poniższych opcji użycia.
  Stereofoniczny przedwzmacniacz główny
  Monofoniczny przedwzmacniacz główny BTL
  Bi-amp Monofoniczny przedwzmacniacz główny
  Stereofoniczny wzmacniacz mocy
  Monofoniczny wzmacniacz mocy BTL
  Bi-amp Monofoniczny wzmacniacz mocy



Dane techniczne
Nazwa modelu A-2SE(PREMIUM SILVER)/A-2BE(PREMIUM BLACK)
Znamionowa moc wyjściowa 100W×2(8ohm) ,200W×2 (4ohm),400W (BTL MONO 8ohm)
Całkowite zniekształcenia harmoniczne 0,03% (50W 8ohm)
Częstotliwość Charakterystyka GŁOŚNIK(8ohm 1W):3Hz do 240kHz (±1.0dB)
Czułość wejściowa/impedancja LINIA1,2,3(balans):700mV/16kohm, LINIA4,5,6:700mV/8kohm
Współczynnik SN 110dB(sieć IHF A)
Moc napięcie 230V AC 50Hz
Pobór mocy uśredniony 355W, 125W (na biegu jałowym)
Maksymalne wymiary zewnętrzne Jednostka główna:430(W)×160(H)×423(D)mm
Waga 20kg

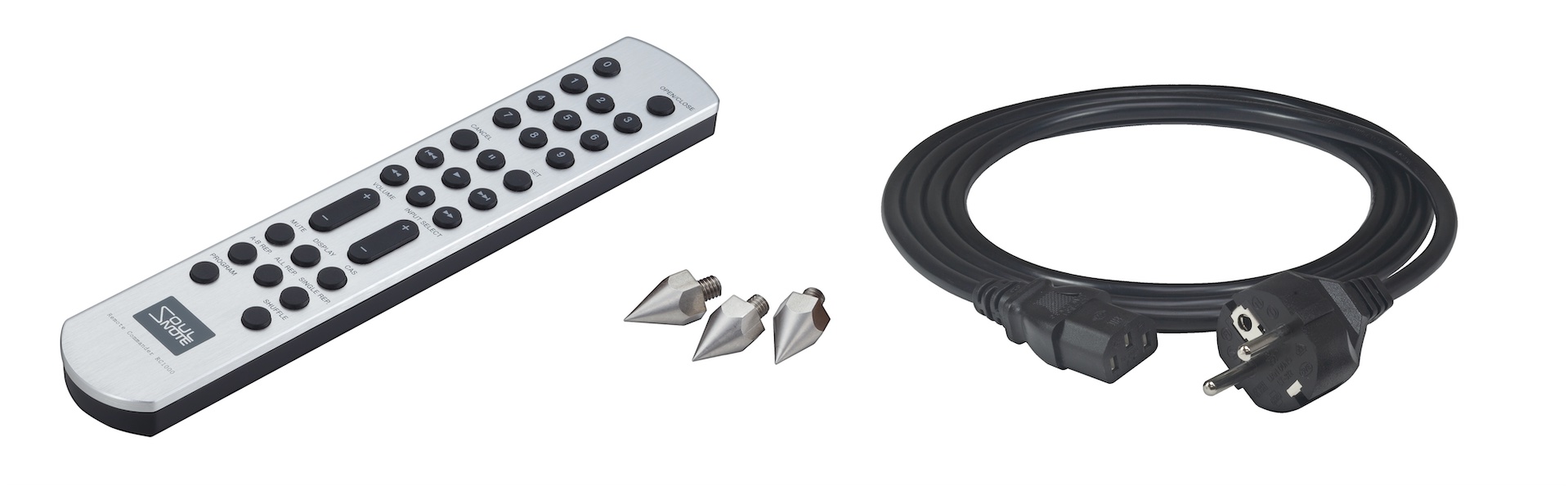

Akcesoria w zestawie Pilot zdalnego sterowania, kolce, przewód zasilający
