SOULNOTE A-3
NOWOŚĆ - PREMIERA
Opis :

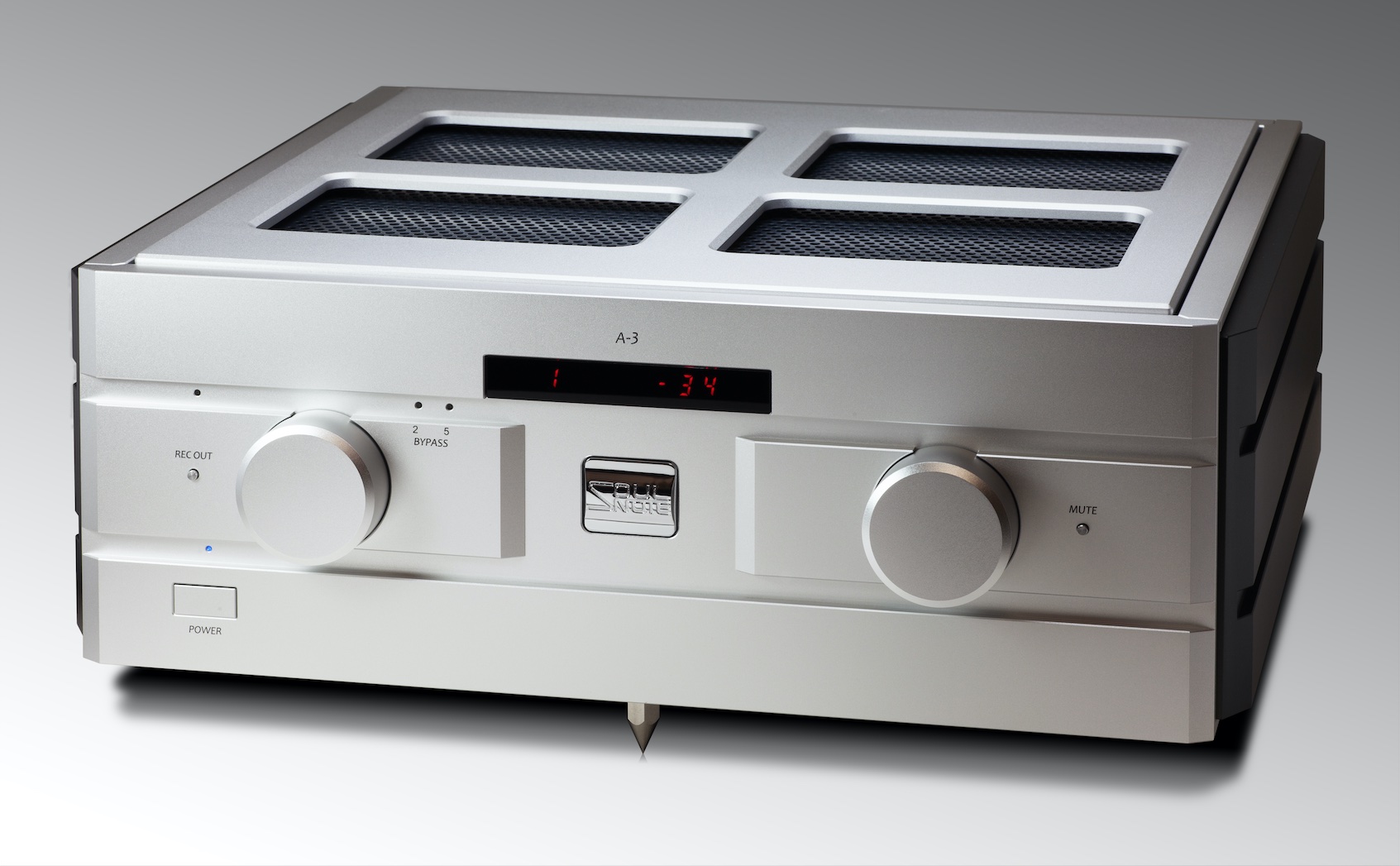

A-3 WZMACNIACZ ZINTEGROWANY DUAL MONO
P-3 (przedwzmacniacz) i 2x M-3 (monoblok) w jednej obudowie bez kompromisów

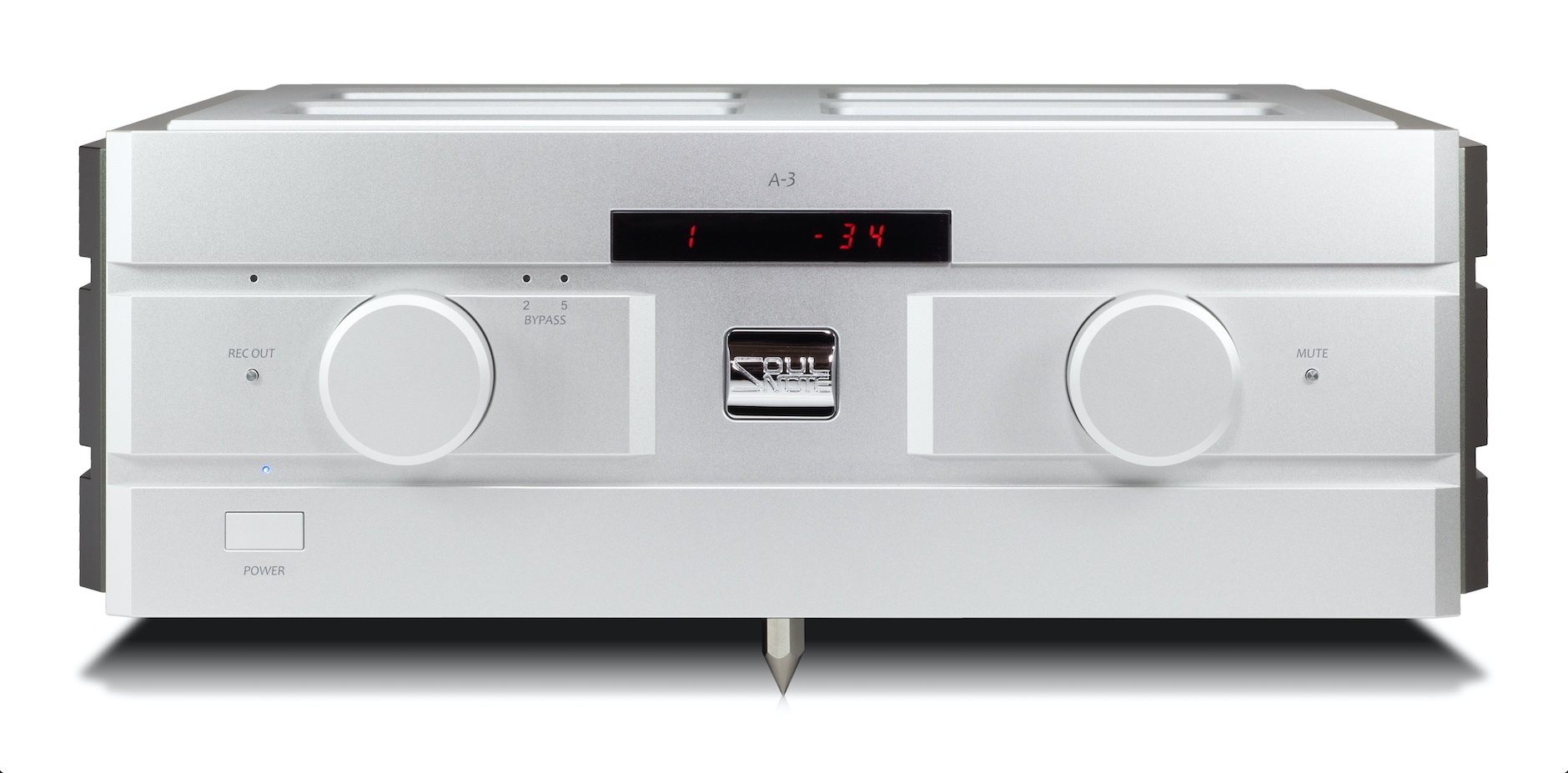

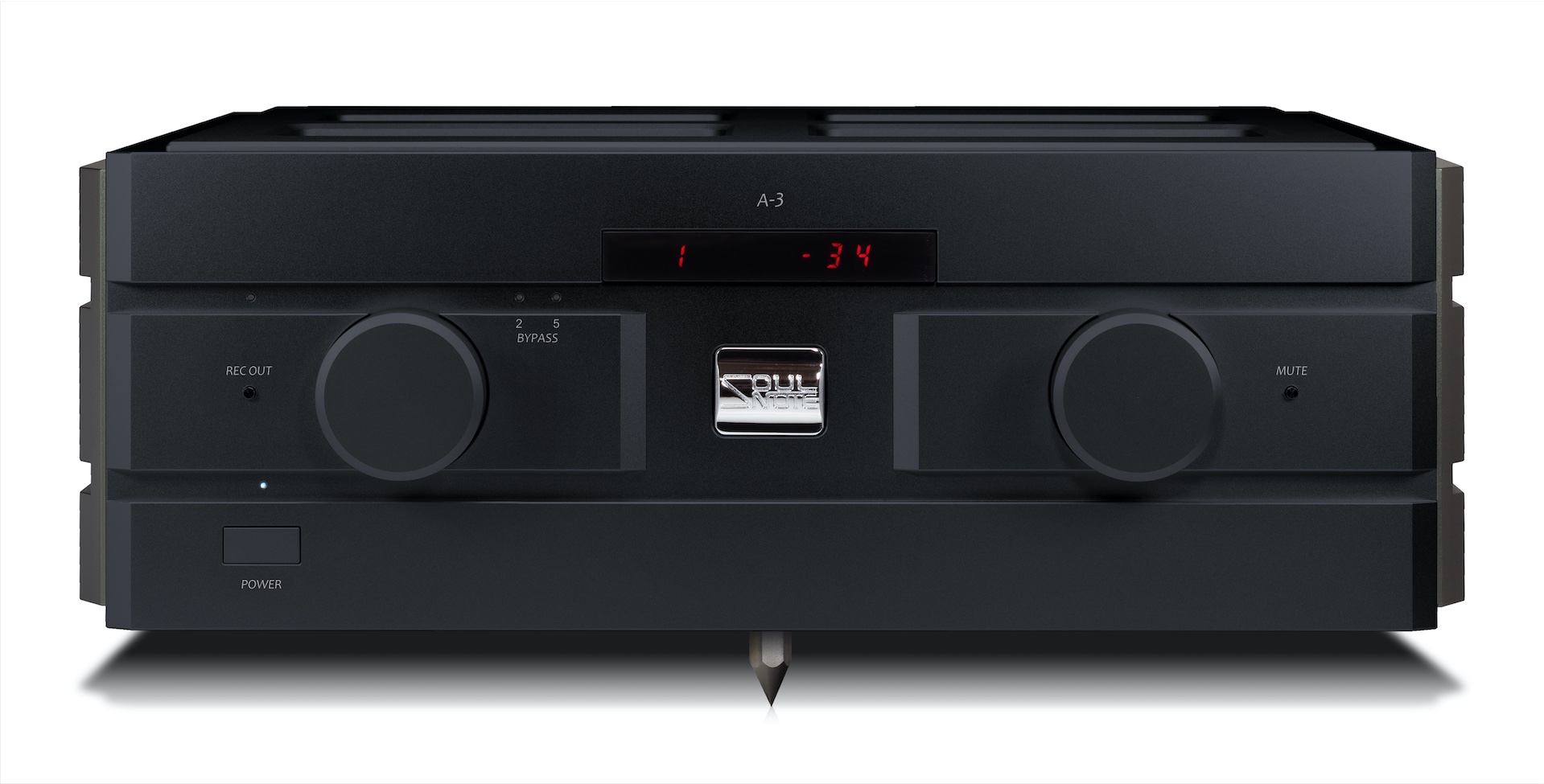

WYKOŃCZENIE: PREMIUM SILVER / PREMIUM BLACK
Całkowita separacja masy GND lewego i prawego kanału.
Technologia separacji masy GND zastosowana w przedwzmacniaczu P-3 została zastosowana w tym modelu wraz z obwodem wzmocnienia mocy. Pierwotnie kluczową kwestią projektową było uziemienie GND wzmacniacza mocy, który przesyła wysoki prąd do obudowy, i nie ma precedensu w przypadku braku uziemienia GND. Jednakże odziemienie obudowy wzmacniacza mocy osiągnięto poprzez proste obwody inne niż NFB, zoptymalizowany projekt graficzny, minimalizację pętli wysokoprądowych, eliminację elementów indukcyjnych i innych czynników. Doprowadziło to do narodzin wzmacniacza zintegrowanego A-3 z całkowicie oddzieloną lewą i prawą masą. Co więcej, oddzielając sygnały sterujące selektora, głośności, obwodu zabezpieczającego i innych przekaźników za pomocą transoptora, mogliśmy osiągnąć całkowitą separację GND, biorąc pod uwagę elementy pojemnościowe i indukcyjne. Trójwymiarowa przestrzeń pola dźwiękowego i przestrzenność to nowe granice brzmieniowe wzmacniaczy zintegrowanych.
4-stopniowa konfiguracja Darlingtona z niezwykle wydajnym sterownikiem i przedsterownikiem
Aby łatwo sterować tranzystorem TO3 (typu Metal CAN), w sterowniku i przedsterowniku zastosowano ultrawydajne tranzystory TO3P. Zapewnienie doskonałego zasilania prądem aż do samego dołu, bez względu na wahania HFE przy dużych prądach, umożliwia osiągnięcie zarówno głębokiej ekspresji, jak i ekscytującego rytmu.
Stopień wyjściowy z pojedynczym układem push-pull
Stopień wyjściowy wykorzystuje pojedynczy obwód SEPP typu push-pull z tranzystorem bipolarnym TO3 (typ Metal CAN), takim samym jak zastosowany w M-3. Zapewnia pozbawioną rozmyć reprodukcję muzyki z prawidłowym taktowaniem od ultraniskich do bardzo wysokich częstotliwości. Poruszająca reprodukcja muzyki jest wynikiem pojedynczego push-pull, który nie zakłóca dokładności mikroosi czasu.

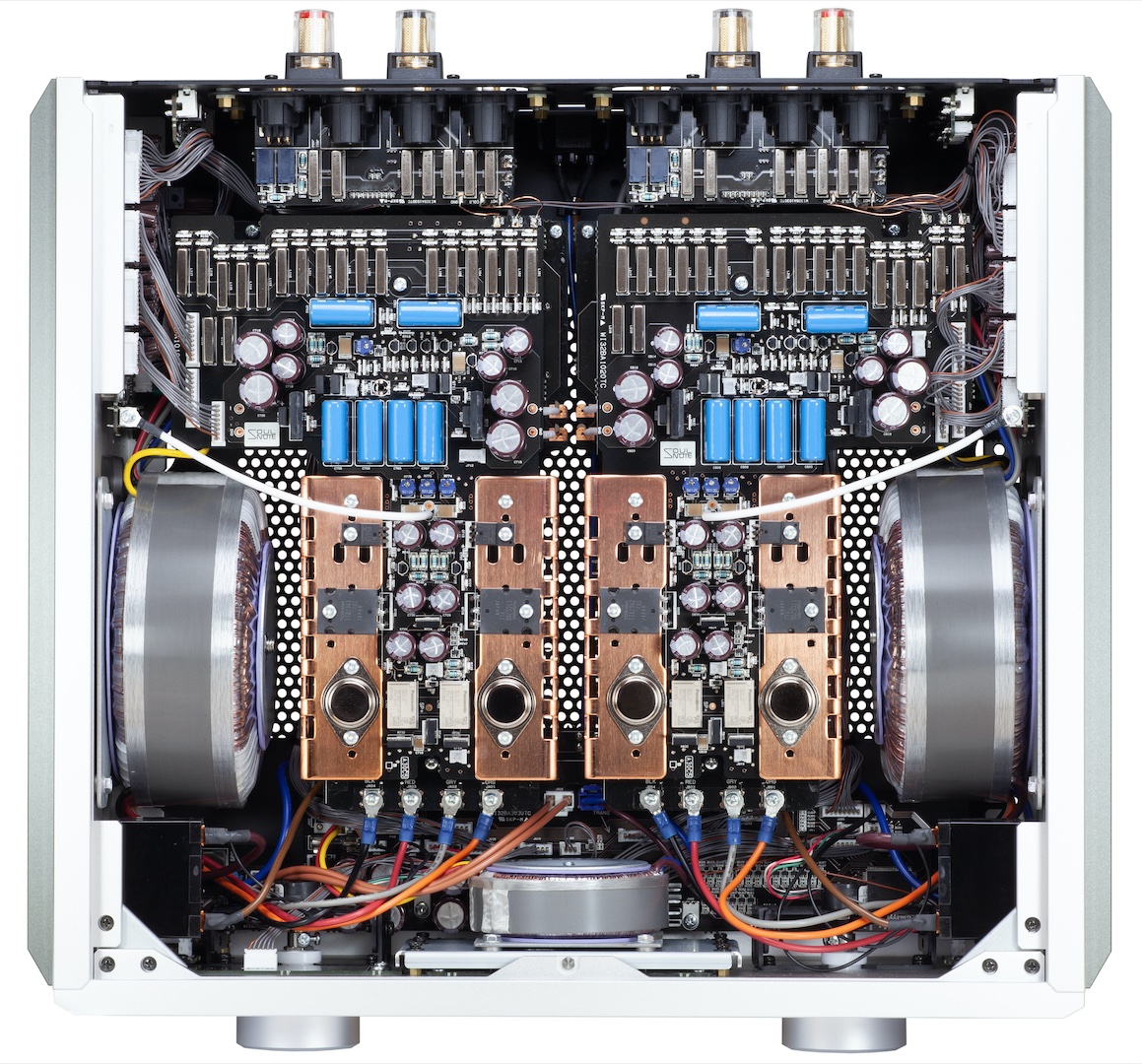

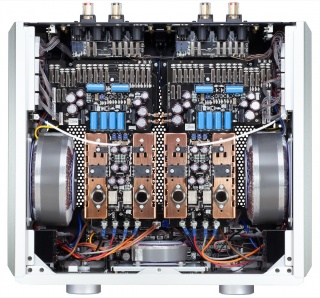

Radiator z szyną miedzianą
Jako główny radiator zastosowano lekką, kompaktową płytę miedzianą. Radiator ten służy również jako szyna zbiorcza do zasilania tranzystora TO3 (typ Metal CAN), a zaciski tranzystora TO3 (typ Metal CAN) przechodzą przez szynę zbiorczą i są montowane bezpośrednio na płycie pod spodem. Eliminuje to okablowanie, które jest wadą tranzystora TO3 (typu Metal CAN), i pomaga przezwyciężyć niestabilność powodowaną przez element indukcyjny, jednocześnie unikając pogorszenia jakości dźwięku spowodowanego przez zrzucanie arkusza izolacyjnego na urządzenie. Efekt jakości dźwięku jest również niezwykle imponujący, z poczuciem wolności i przejrzystości dzięki fizycznej niezależności radiatora od obudowy. Co więcej, w A-3 płytka zasilacza i płytka wzmacniacza są połączone radiatorem szyny zbiorczej, który służy również jako element konstrukcyjny tworzący blok. To naprawdę radiator typu „cztery pieczenie na jednym ogniu”.
Nowy obwód Type-R, w pełni zbalansowany, inny niż NFB
Do wzmacniania napięcia zastosowano nowo opracowany jednostopniowy obwód Type-R o wysokim wzmocnieniu względem GND. Rezystory z gołej folii są szeroko stosowane we wszystkich rezystorach biorących udział w działaniu wzmacniacza.
Selektor przełączający GND
Selektor odłączający GND był ważnym punktem P-3. Jest to również stosowane w A-3. Eliminuje degradację jakości dźwięku spowodowaną pętlami GND, które występują, gdy podłączonych jest wiele urządzeń odtwarzających. W przekaźniku zastosowano najwyższej klasy niestandardowy przekaźnik RSR.
Głośność przełączania rezystora
Głośność przełączania rezystora jest najprostsza i pozwala na uzyskanie jak najmniejszej świeżości pozbawionej źródła dźwięku. Oczywiście w całym układzie zastosowano niestandardowe przekaźniki RSR i rezystory z gołej folii. Jest to najwyższy wolumen, jaki kiedykolwiek rozważano.
Kotwa GND
Masa zasilaczy lewego i prawego kanału jest uziemiona do metalowej izolacji z lewej i prawej strony za pomocą podkładek ceramicznych, co stanowi specjalną konstrukcję obudowy, która działa jak kotwica GND. Poczucie otwartości i chwytu z niskiej półki osiągane jest na wysokim poziomie.
Super mocny transformator mocy
Do wzmocnienia mocy, po lewej i prawej stronie, zastosowano nieimpregnowane transformatory toroidalne o mocy 2 x 700 VA. Dodatkowo w jednej obudowie umieszczono trzy transformatory mocy, w tym transformator mocy układu sterującego. Wszystkie są montowane pionowo, tak aby linie pola magnetycznego były równoległe do płytki.
Szybki zasilacz inny niż NFB
W przypadku kondensatora prostowniczego zastosowano specjalnie dobrany kondensator filtrujący foliowy o wysokim napięciu wytrzymywanym i małej pojemności przy niskim powiększeniu, wynoszący zaledwie 470 uF. Aby zoptymalizować wydajność, określono liczbę zastosowanych jednostek i zmniejszono obciążenie transformatora mocy. To jeszcze bardziej poprawiło rzeczywistą regulację ultramocnego transformatora mocy. W diodach prostowniczych zastosowano diody SiC o najnowszych specyfikacjach o podwyższonym dopuszczalnym prądzie rozruchowym. Jest to najpotężniejsza i najszybsza konfiguracja zasilacza, jaką kiedykolwiek rozważano. Ponadto dwa duże przekaźniki mocy o doskonałej jakości dźwięku są używane niezależnie i bez konieczności mocowania jako przełączniki mocy dla dwóch głównych transformatorów mocy. Innymi słowy, włącznik zasilania na panelu przednim jest dedykowany podtransformatorowi układu sterowania. Niezależny wyłącznik zasilania dla każdego transformatora mocy, który jest punktem styku wysokoprądowego, jest niezwykle istotny dla jakości dźwięku.
Niestała, pływająca konstrukcja
Blok wzmacniacza, zaciski, wejście AC, górna i dolna pokrywa nie są przymocowane. W szczególności w bloku wzmacniacza zastosowano trzypunktową, boczną konstrukcję przesuwną z tytanowymi suwakami. Uciekając przed szkodliwymi wibracjami transformatora mocy, uwalnia również własne wibracje wewnętrzne.
Funkcja obejścia głośności
Po jednym XLR i RCA można ustawić obejście głośności ze wzmocnieniem ustawionym na 22 dB. Podłączając wyjście przedwzmacniacza AV, można go używać jako wzmacniacza mocy AV.
Funkcja połączenia wielu urządzeń
Podłączając kabel z miniwtyczką stereo 3,5Φ, można połączyć wiele urządzeń (jednoczesna kontrola głośności itp.). Wyznaczając lidera i naśladowcę, wszyscy naśladowcy będą podążać za stanem lidera. Ponadto obserwujący może rozróżnić głośność lidera i obserwującego. Funkcja ta umożliwia na przykład regulację głośności w konfiguracji wieloamperowej z cyfrowymi dzielnikami kanałów po konwersji DA. Oczywiście pływająca masa GND układu sterowania eliminuje problemy takie jak pętle GND spowodowane sprzężeniem.

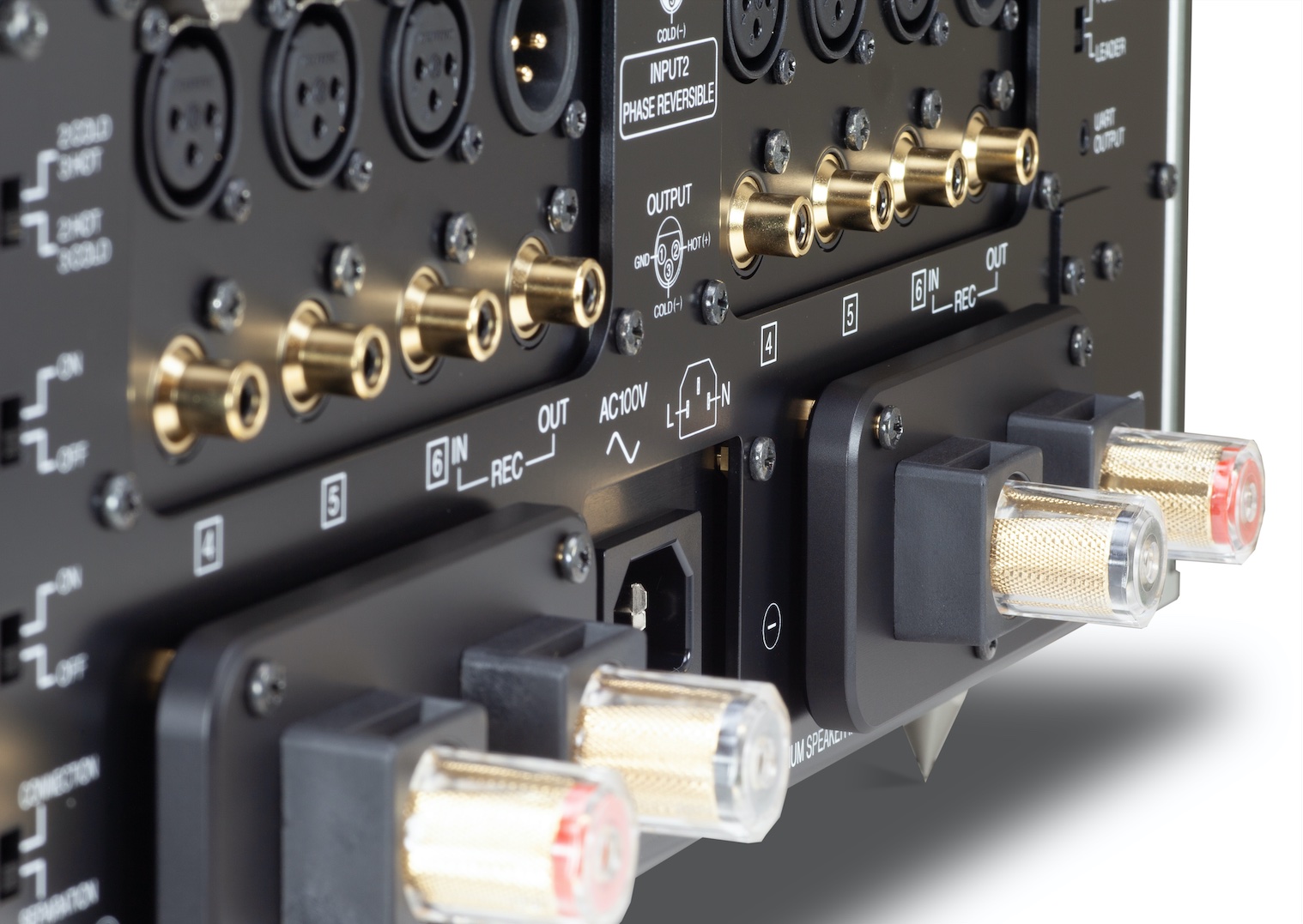

Funkcja REC OUT
Zaciski REC IN / REC OUT umożliwiają podłączenie otwartego magnetofonu szpulowego lub rejestratora cyfrowego. Połączenie można wykonać za pomocą kabli XLR lub RCA.
Dane techniczne
Nazwa modelu A-3SE(PREMIUM SILVER)/A-3BE(PREMIUM BLACK)

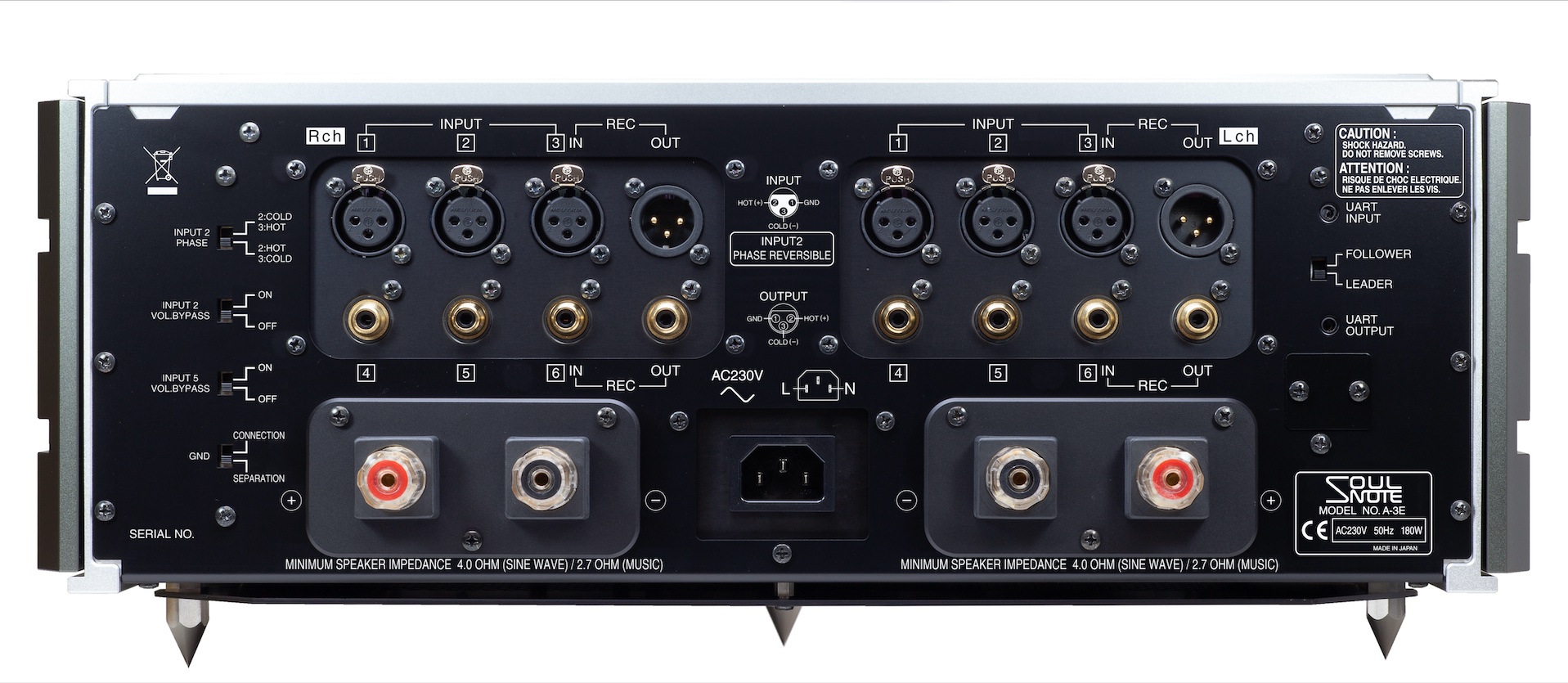

Wejście 3 (zbalansowane), 3 (niezbalansowane)
Wyjście 1 (para głośników)
Obejście głośności 1 (zbalansowane), 1 (niezbalansowane)
Moc znamionowa 120 W + 120 W ( 4 omy)
Całkowite zniekształcenia harmoniczne 0,27% (1W, 8 omów)
Charakterystyka częstotliwościowa 2 Hz do 200 kHz (+/-3 dB, 1 W, 8 omów)
Czułość wejściowa 480 mV
S/N 110 dB
Maksymalne wzmocnienie 33 dB
Napięcie zasilania 230 V AC 50 Hz
Pobór mocy uśredniony 180 W/86 W (podczas pracy na biegu jałowym)
Maksymalne wymiary zewnętrzne (łącznie ze stopkami kolców) 454(W)×184(H)×407(G)mm
Waga 31kg

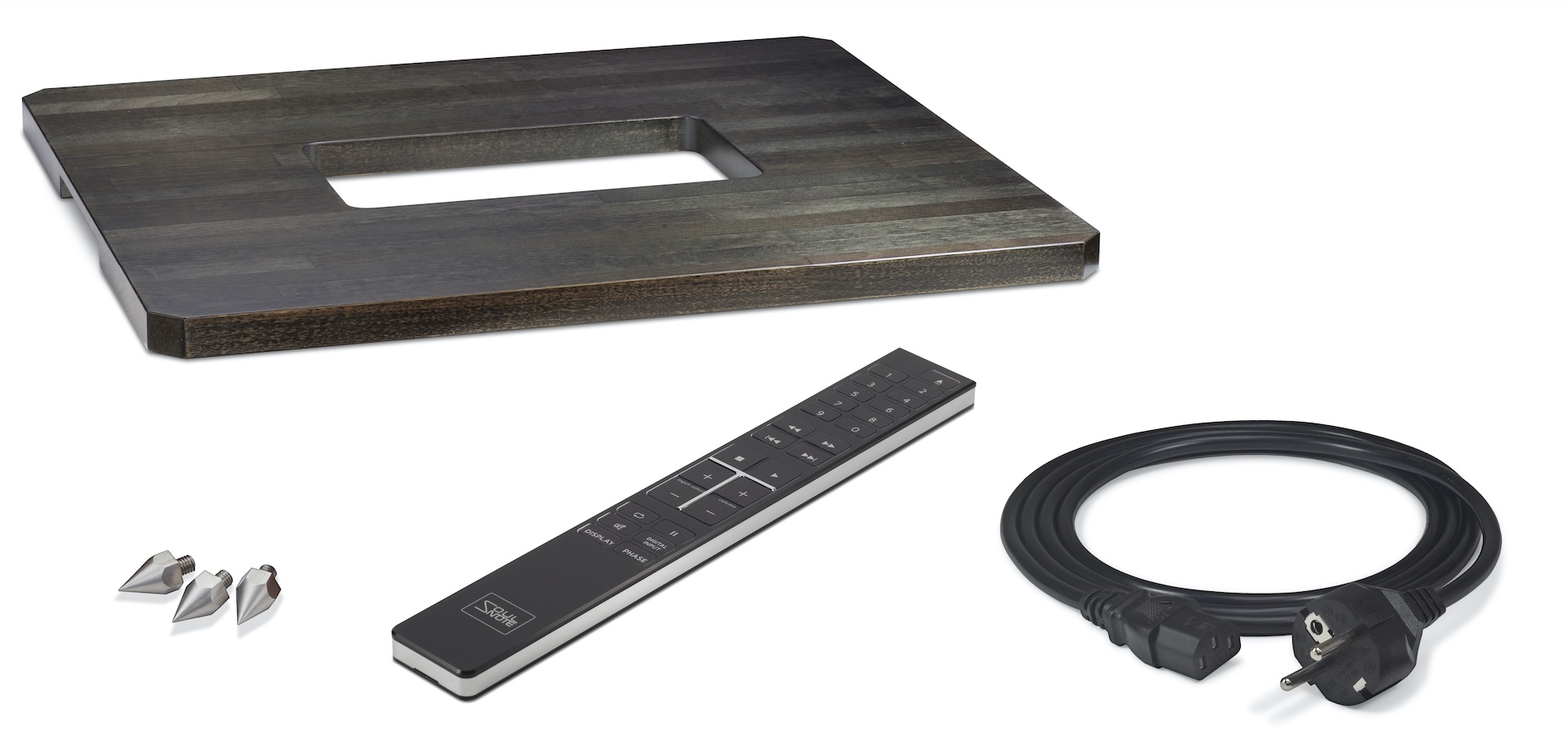

Akcesoria w zestawie Podstawa antywibracyjna, kolce, pilot zdalnego sterowania, kabel zasilający
