SOULNOTE M-3

SOULNOTE M-3
Cena brutto
85000.00 PLN

Kolor:

nazwa palety:

dodaj do koszyka

MONOFONICZNA KOŃCÓWKA MOCY HIGH-END

Opis :

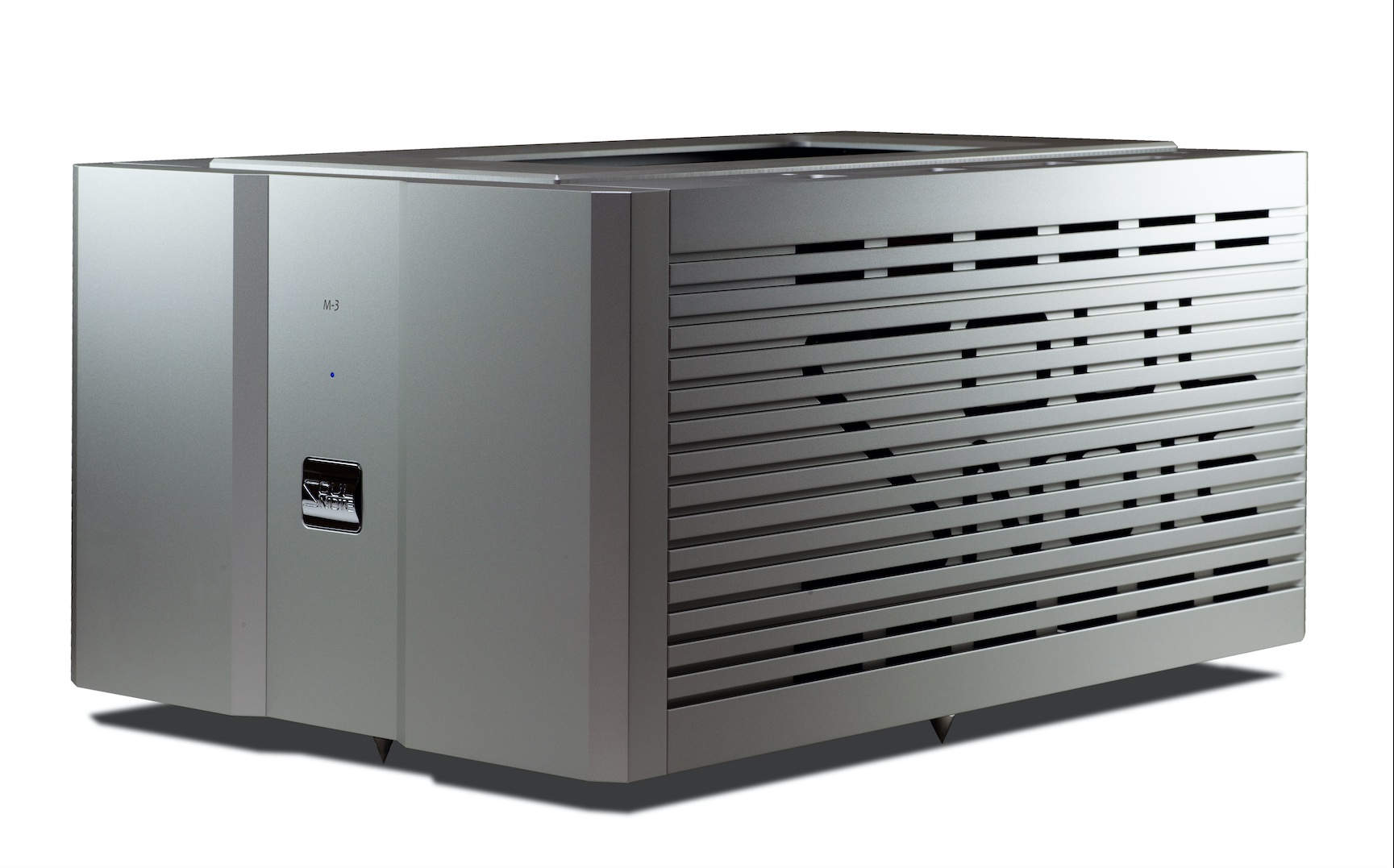

SOULNOTE M-3 Monofoniczna końcówka mocy

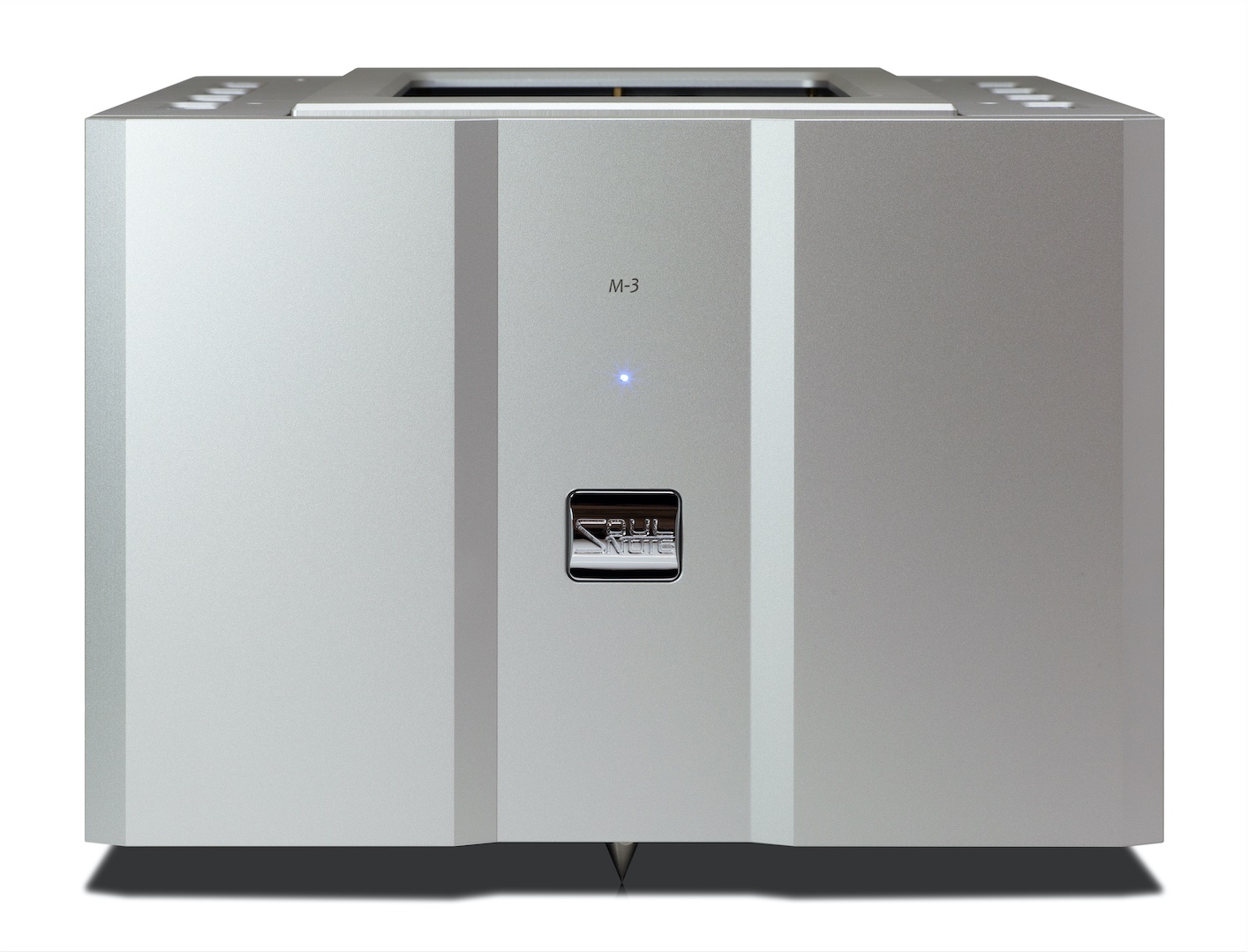

M-3 SE PREMIUM SILVER

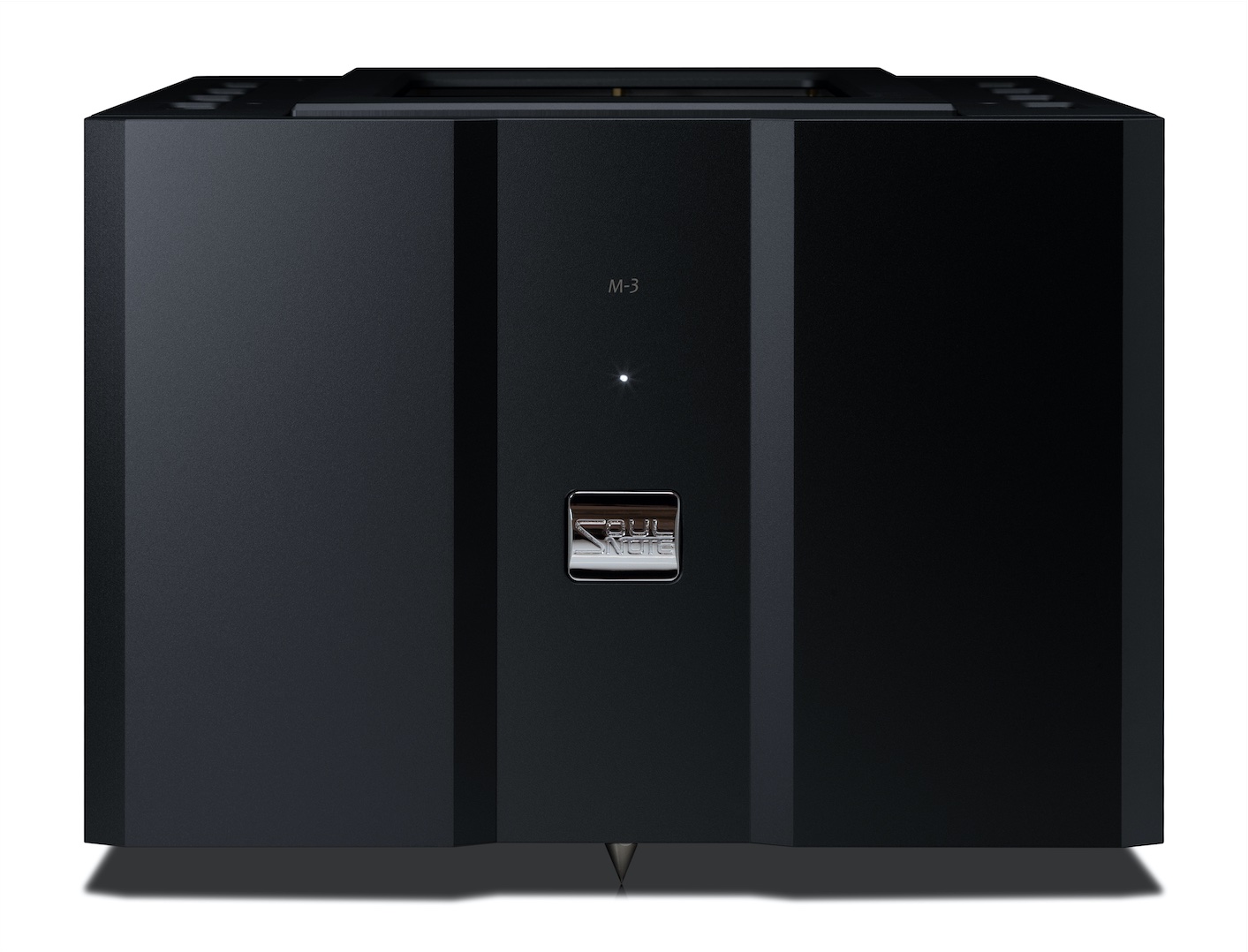

M-3 BE PREMIUM BLACK


Monoblokowy wzmacniacz mocy, który pozwala wysokiej klasy głośnikom na całym świecie zapewniać odtwarzanie pełne emocji.




Pojedynczy stopień wyjściowy przeciwsobny z 4-stopniowymi tranzystorami typu puszka Darlingtona
Zdecydowaliśmy, że pojedyncze i pojedyncze wyjście przeciwsobne jest niezbędne do stworzenia emocjonalnego doświadczenia muzycznego, eliminując w ten sposób „rozmycie w mikroskopijnej domenie czasu”, więc często symbolizowane przez poprawę jakości dźwięku dzięki wysokiej klasy zegarom. Jednak nadal istnieje problem, który należy pokonać przy stosunkowo niskim poziomie prądu zapewnianym przez typowe pojedyncze konfiguracje przeciwsobne. W rezultacie w M-3 zastosowano przemysłowe tranzystory wyjściowe typu puszka o stosunkowo małym Cob i dużym przepływie prądu. Stopień sterujący zawiera te same tranzystory stopnia wyjściowego, które zastosowano w A-2, aby z łatwością napędzać te puszki o dużej pojemności w sumie w czterech stopniach konstrukcyjnych Darlington.


Szyny zbiorcze z miedzianymi radiatorami
Tylko jeden tranzystor jest używany do pełnego wzmocnienia wtórnika emitera, obwodów napięciowych i różnicowych bez żadnego wzmocnienia. Impedancja obciążenia w tym tranzystorze to „jednostopniowy obwód wzmacniający jednostopniowy bez NFB GND”, który łączy się tylko z GND. Te nowe obwody typu R zostały stworzone przy użyciu tylko 4 bipolarnych tranzystorów złączowych i 10 rezystorów w celu uzyskania idealnej pełnej mocy wyjściowej w szerokim spektrum, mimo że ta konfiguracja jest zasadniczo taka sama, jak stosowana we wzmacniaczach lampowych z pojedynczą końcówką. Ten idealny obwód inny niż NFB można łatwo nazwać obwodem odniesienia, jeśli chodzi o jego wydajność.


Obwody różnicowe inne niż NFB (nowe obwody typu R) przeprojektowane wyłącznie dla wzmacniaczy mocy są używane w stopniu wzmacniania napięcia.
Tylko jeden tranzystor jest używany do pełnego wzmocnienia wtórnika emitera, obwodów napięciowych i różnicowych bez żadnego wzmocnienia. Impedancja obciążenia w tym tranzystorze to „jednostopniowy obwód wzmacniający jednostopniowy bez NFB GND”, który łączy się tylko z GND. Te nowe obwody typu R zostały stworzone przy użyciu tylko 4 bipolarnych tranzystorów złączowych i 10 rezystorów w celu uzyskania idealnej pełnej mocy wyjściowej w szerokim spektrum, mimo że ta konfiguracja jest zasadniczo taka sama, jak stosowana we wzmacniaczach lampowych z pojedynczą końcówką. Ten idealny obwód inny niż NFB można łatwo nazwać obwodem odniesienia, jeśli chodzi o jego wydajność.


Niezwykle prosta konstrukcja

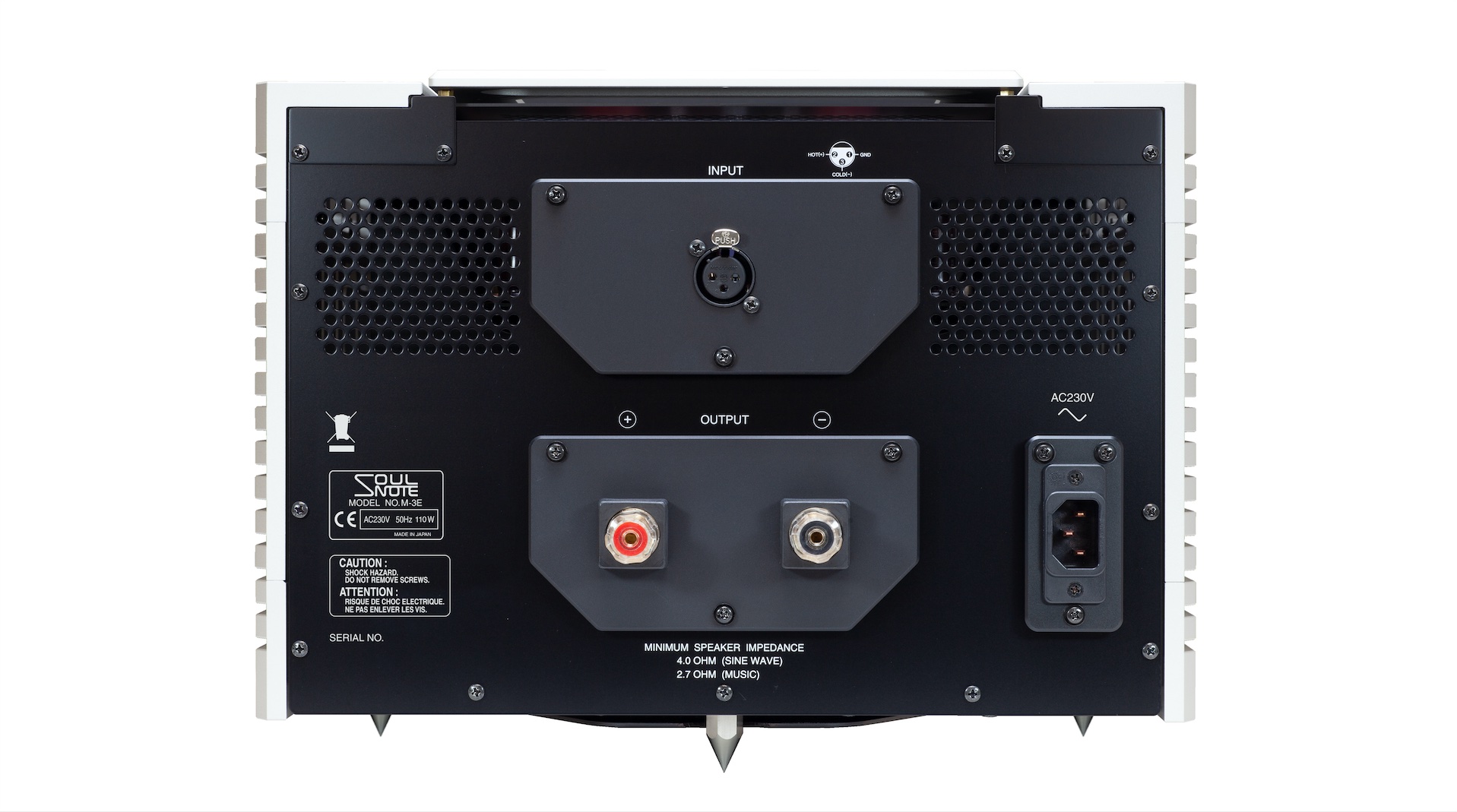

Odkryliśmy, że wzmacniacze mocy o dużych prądach powinny być dedykowane do jednej funkcji. Posiada tylko jeden zestaw terminali wejściowych i terminali głośnikowych. To jednofunkcyjny, monoblokowy wzmacniacz mocy, bez selektorów i tłumików. Sygnały wejściowe z zacisków XLR docierają bezpośrednio do podstawy tranzystorów pierwszego stopnia, poddawane są jednostopniowemu wzmocnieniu i są wyprowadzane przez pojedynczy obwód przeciwsobny. Jedyną dostępną operacją jest włącznik zasilania. Zgodnie z oczekiwaniami urządzenie nie zawiera zbędnych obwodów ani elementów typu mikrokontrolery itp.


Niewypełniany żywicą epoksydową toroidalny transformator mocy 1600 VA o bardzo niskich stratach
Opracowaliśmy duży transformator mocy, który może być przenoszony przez jedną osobę. Ten gigantyczny transformator zasilający jest zamontowany pionowo do panelu przedniego, dzięki czemu wszelkie wycieki przemieszczają się równolegle do płytek drukowanych, i jest zawieszony na tytanowych podkładkach i połączony z kolcem, aby zapewnić, że szkodliwe wibracje nie będą przenoszone na obudowę.


Szybki zasilacz bez NFB
Kondensatory komutacyjne wykorzystują specjalnie dobrane kondensatory foliowe o wysokiej rezystancji 470 uF, małej pojemności i małym powiększeniu. Optymalizacja wydajności w zależności od liczby zastosowanych kondensatorów i minimalizacja obciążenia zasilacza jeszcze bardziej poprawia rzeczywistą regulację w tym wytrzymałym transformatorze zasilającym. Dioda prostownicza wykorzystuje nowo zastosowane diody SiC o najnowszych specyfikacjach, które wzmacniają maksymalną wartość prądu wejściowego. Tworzy to niewyobrażalnie potężną i szybką strukturę zasilania.


Obudowa wzmacniacza całkowicie oddzielona od korpusu głównego, każdy uziemiony przez trzy kolce
Trzy kolce uziemiają zarówno korpus główny, jak i obudowę wzmacniacza, co daje w sumie sześć kolców w M-3. Chociaż te dwa elementy są fizycznie odseparowane, to przewód zasilający z transformatora zasilającego został skrócony, aby wyeliminować wszelkie negatywne skutki drgań i wycieków z transformatora. Ta naprawdę idealna konstrukcja zapewnia niesamowitą jakość dźwięku, której można doświadczyć, mocując lub usuwając śrubę transportową. I oczywiście płyta audio, zasilacz sieciowy, terminale głośnikowe, terminale wejściowe i płyta bazowa to niesztywne części.


Dane techniczne
Nazwa modelu M-3SE (PREMIUM SILVER)/M-3BE (PREMIUM BLACK)
Maksymalna moc wyjściowa 160 W (4 Ω)
Całkowite zniekształcenia harmoniczne 0,1% (1 W)
Charakterystyka częstotliwościowa 2 Hz ~ 200 kHz (±1 dB)
Czułość wejściowa/impedancja 2 V/25 kΩ
Wzmocnienie 22 dB
Napięcie zasilania 230V AC 50Hz
Pobór mocy uśredniony110W/36W( podczas pracy na biegu jałowym)
Maksymalne wymiary zewnętrzne Jednostka centralna: 340(W)×251(H)×512(D)mm
Waga 31kg

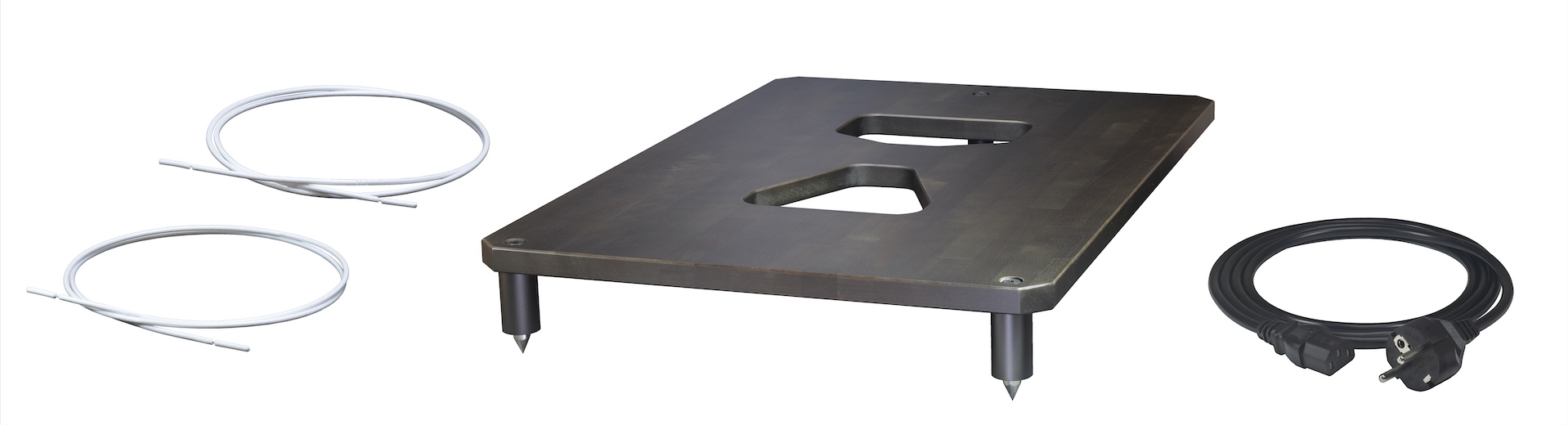

Akcesoria w zestawie Specjalny kabel głośnikowy, Specjalny stojak, Kabel zasilający, Płytka do ustawienia monobloku na stojaku
