SOULNOTE S-3 Reference

SOULNOTE S-3 Reference
Cena brutto
88000.00 PLN

Kolor:

nazwa palety:

dodaj do koszyka

ODTWARZACZ SUPER AUDIO CD HIGH-END

Opis :

S-3 REFERENCE ODTWARZACZ SUPER AUDIO CD

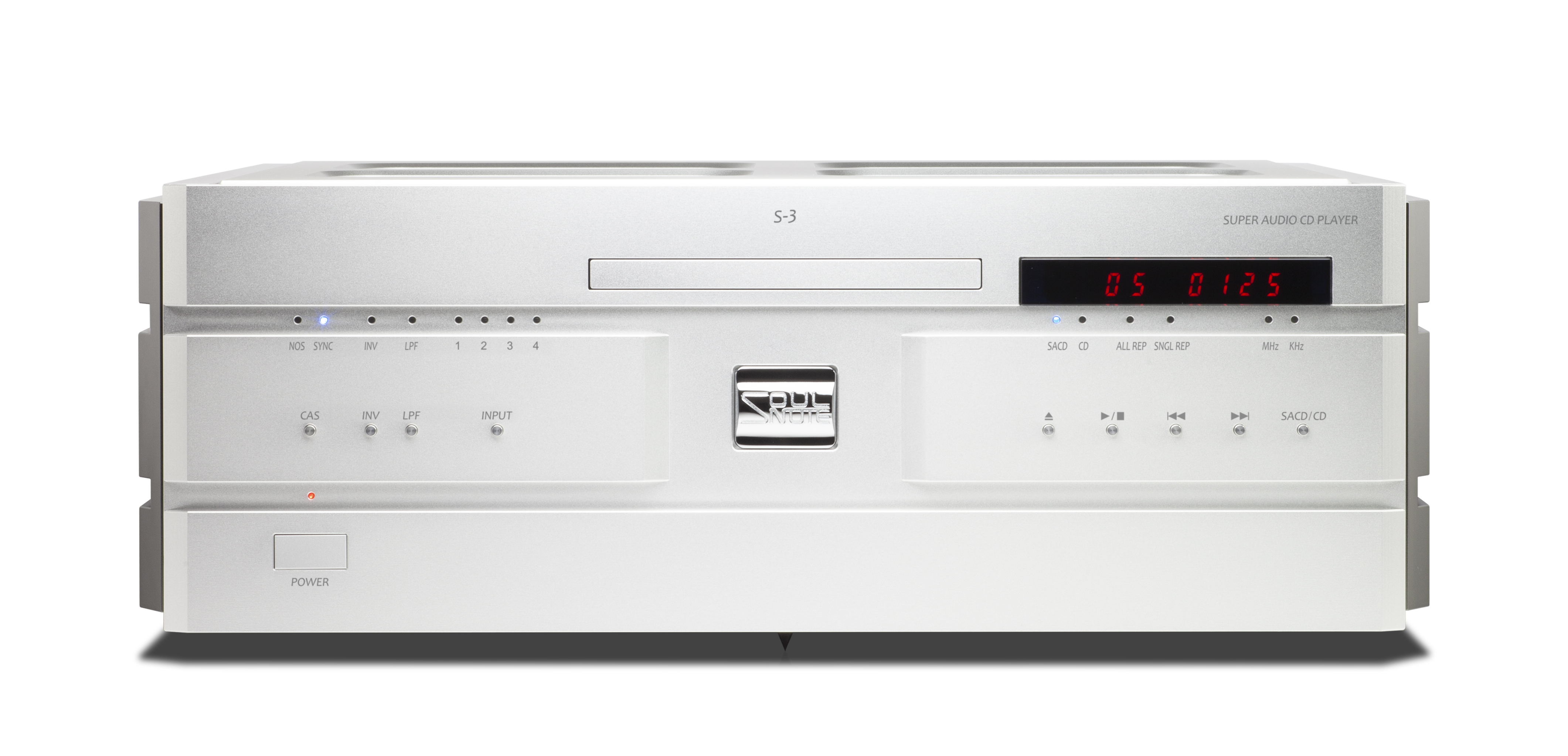

S-3 SE PREMIUM SILVER

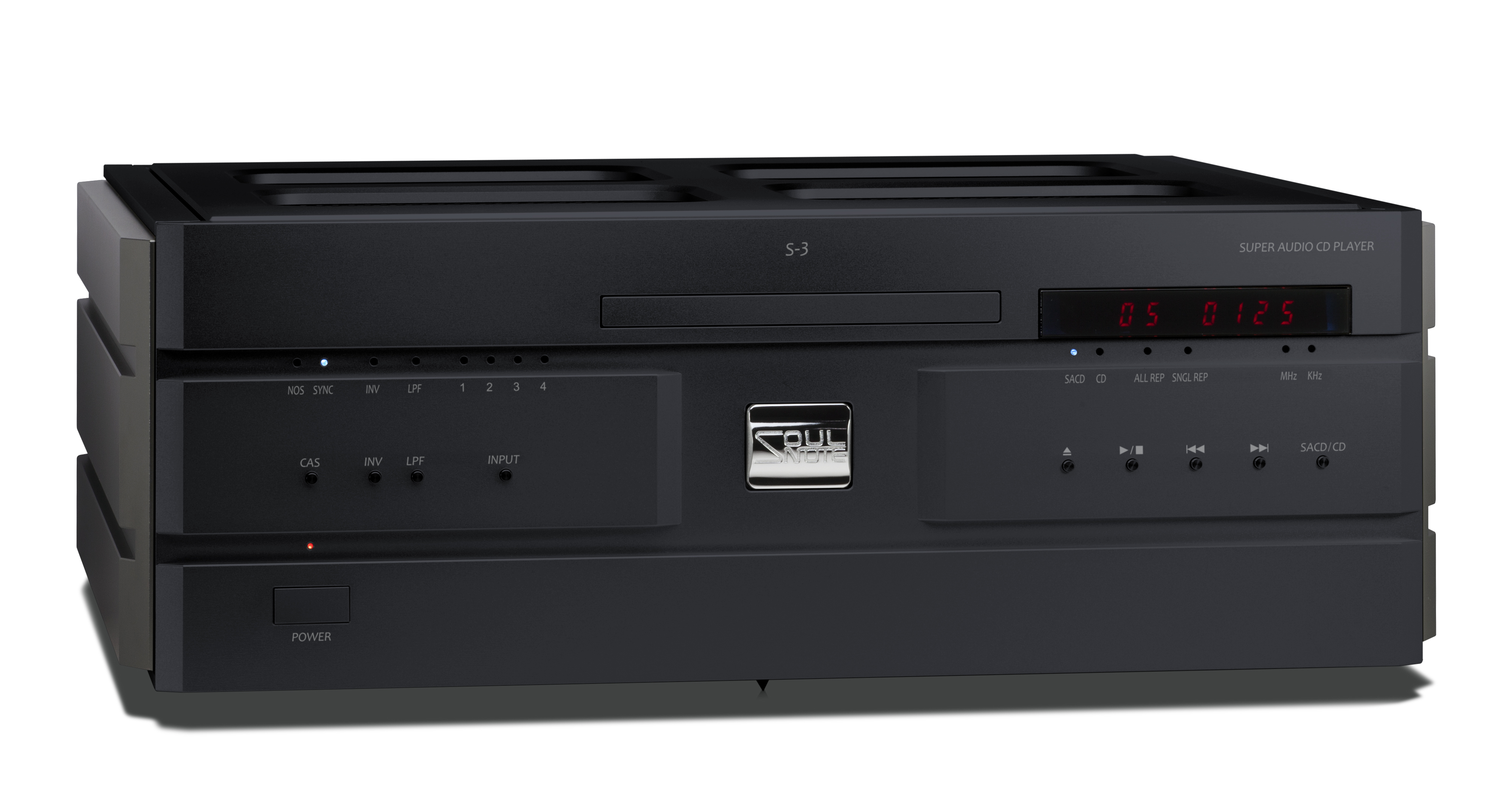

S-3 BE PREMIUM BLACK



Najlepszy cyfrowy system odtwarzania z synchronizacją zegara. Niezwykle potężny odtwarzacz Super Audio CD, który odtwarza delikatne, naturalne dźwięki i żywość.



Obwody Type-R non-NFB
Obwody analogowe wykorzystują nowo opracowane obwody Type-R non-NFB. Są to zbalansowane układy wzmacniaczy napięciowych zbudowane z zaledwie 4 bipolarnych tranzystorów złączowych o wysokiej częstotliwości i 8 rezystorów. Pierwszy stopień wykorzystuje wzmocnienie różnicowe bez wzmocnienia. Wzmocnienie jest generowane tylko w drugim stopniu, który jest uziemionym wzmacniaczem single-end. Zmieniając polaryzację stopnia wyjściowego z rozwiązania LED na tranzystorowe sprzężenie termiczne, konwencjonalna rezystancja emitera wynosząca 22 om została pomyślnie zredukowana do zaledwie 1 oma. Ta niewiarygodnie prosta konstrukcja skutecznie eliminuje szumy źródła zasilania, zapewniając przytłaczającą moc napędu i pozwalając brzmieniu naprawdę lśnić świeżą i żywą ekspresją.


Cztery obwody ES9038PRO
Każdy kanał w układzie DAC wykorzystuje dwa układy ES9038PRO, co daje łącznie cztery układy w odtwarzaczu. Nieporównywalnie potężny prąd wyjściowy 120 mA każdego kanału jest niezbędnym elementem dyskretnego przetwornika cyfrowo-analogowego innego niż NFB. Jeden rezystor przekształcający napięcie prądu przekształca ten prąd wyjściowy na napięcie bezpośrednio przed pierwszym stopniem obwodu typu R.


Zegar o bardzo niskim jitterze
Wyjście zegara głównego z DDS LMX2594 charakteryzuje się wyjątkowo niskim jitterem wynoszącym 45 femtosekund, aby zapewnić synchronizację bez PLL z przetwornika cyfrowo-analogowego do mechanizmu SACD. Bez żadnej transmisji do USB lub LAN, dynamiczne i przejrzyste odtwarzanie SACD z synchronizacją I2S non-PLL sterowaną przez DAC (tryb 128fs w ES9038PRO) całkowicie obala wszelkie konwencjonalne wrażenia z SACD. S-3 ma wbudowane kryształy o bardzo niskim jitterze i może łączyć się z zewnętrznym generatorem zegara o ultra wysokiej częstotliwości (10 MHz), aby jeszcze bardziej poprawić dokładność osi czasu. Wykorzystuje przekaźnik wysokiej częstotliwości do przełączania standardowego zegara, aby wyeliminować wszelkie ryzyko dodatkowego jittera.


RSR-2-12D (przekaźnik referencyjny SOULNOTE)
Uszczelniony kontaktron ze szklaną rurką o bardzo niskich stratach, który jako podstawa działa podobnie do przekaźnika rtęciowego, został dodatkowo dostosowany. Jest to oryginalny, niestandardowy przekaźnik stworzony przez SOULNOTE, który może osiągnąć poziom jakości dźwięku porównywalny z przewodowym.


Ultra wysokiej jakości nagie rezystory foliowe
Zastosowaliśmy ultra-precyzyjne rezystory foliowe ze sztucznych satelitów o wyjątkowych właściwościach temperaturowych i dokonaliśmy dodatkowych dostosowań, kładąc nacisk na jakość dźwięku. Te rezystory o ultrawysokiej jakości dźwięku zostały opracowane we własnym zakresie i wykorzystują konstrukcję z nagiej folii, aby wyeliminować zrzuty żywicy.


ZERO LINK
SFORZATO Corp. i SOULNOTE połączyły siły, aby stworzyć ZERO LINK, najlepsze łącze, którego celem jest wysoka jakość dźwięku poprzez wyeliminowanie obwodów asynchronicznych z przetworników cyfrowo-analogowych. Podłączenie transportu sieciowego wyposażonego w ZERO LINK tworzy system sieciowy, który jest całkowicie zsynchronizowany z zegarem DAC, osiągając radykalną poprawę jakości dźwięku poprzez wyeliminowanie obwodów asynchronicznych w S-3 Reference.

Masywne kanały mocy
Kanały mocy stanowią większość korpusu S-3 Reference. Zasilaczami zarówno dla systemów analogowych, jak i cyfrowych są zasilacze non-NFB wykorzystujące duże, wysokiej jakości kondensatory foliowe elektrodowe o niskim powiększeniu, umieszczone pod mechanizmem SACD.
Pojedyncze przewody miedziane pokryte spienionym teflonem
Wszystkie przewody sygnałów analogowych i zasilania wykorzystują pojedynczy kabel odniesienia SOULNOTE pokryty spienianym teflonem. Lutowanie ich bezpośrednio do płytek drukowanych eliminuje wszelkie punkty styku.


Tryb NOS
S-3 Reference wykorzystuje ten sam wysoko ceniony tryb NOS (bez nadpróbkowania), co w D-2. Ten tryb nie generuje echa przed i po, obserwowanego w nadpróbkowaniu FIR.* Trybu NOS nie można używać z DSD (SACD).
Impulsowy kształt fali wyjściowej z filtrem nadpróbkowania FIR
Echa przed i po to sztuczne „dźwięki” tworzone w wyniku obliczeń danych przed i po interpolacji danych. Sprawiają, że przebiegi, takie jak fale sinusoidalne, wydają się gładsze, ale algorytmy obliczeniowe mogą wpływać na jakość dźwięku lub niejednoznaczność i być dodawane do osi czasu.


Impulsowy kształt fali wyjściowej w trybie NOS
Taki kształt fali można uzyskać tylko poprzez połączenie dyskretnego wzmacniacza bez NFB z doskonałą odpowiedzią na stany przejściowe. Ponieważ fale muzyczne są w rzeczywistości serią fal impulsowych o różnych wysokościach, tryb NOS eliminuje wszelkie niejasności w informacjach na osi czasu, tworząc bardziej realistyczną i naturalną jakość dźwięku oraz ekspansywne środowisko odsłuchowe dla ludzkiego ucha, które jest niezwykle wrażliwe na oś czasu.

Niezależne uziemienie lewo-prawo dla transformatorów mocy
Systemy cyfrowe i analogowe są rozdzielone w transformatorze mocy, przy czym każdy system jest montowany niezależnie na aluminiowej podstawie, która przenosi drgania transformatora z każdej podstawy na uziom. Eliminuje to przedostawanie się szumów silnika lub cyfrowych do analogowego zasilacza, jednocześnie unikając intermodulacji z dwóch źródeł wibracji, co zwykle jest słabością konfiguracji z dwoma transformatorami. Istotny składnik jakości dźwięku, warstwowa struktura podstawy transformatora obejmuje aluminiową stronę unoszącą się w trzech punktach za pomocą tytanowych podkładek dystansowych i wykorzystuje optymalne materiały, strukturę i kształt, aby wyeliminować rezonans i uniknąć zrzutów.


Mechanizm SACD z konstrukcją z bezpośrednim uziemieniem
Mechanizm SACD jest montowany bezpośrednio na kolecu uziemiającym przez obrabianą aluminiową podstawę. Ta idealna konstrukcja emituje wibracje z mechanizmu bezpośrednio do kolca uziemiającego, zachowując przy tym fizyczne położenie mechanizmu z dużą dokładnością.


Pływająca górna płyta z kolcami
Konstrukcja pływającej górnej płyty zastosowana w SOULNOTE 2nd Series ewoluowała dalej, tak że sama górna płyta spoczywa na trzech kolcach ze stali nierdzewnej, wykorzystujących gniazda na kolce wygrawerowane w obudowie. Części aluminiowej górnej płyty zostały obrobione i uczyniono je lżejszymi, a cała płyta została skrupulatnie dostrojona tak, że wydaje się, że w ogóle nie ma deski.


Dane techniczne
Nazwa modelu S-3 Referencja SE(PREMIUM SILVER)/S-3 Referencja BE(PREMIUM BLACK)
Dostępna płyta Compact Disc super audio CD i muzyka CD (CD, CD-R i CD-RW)
*W przypadku CD-R/ CD-RW, czasami nie można ich odtworzyć ze względu na warunki nagrania.

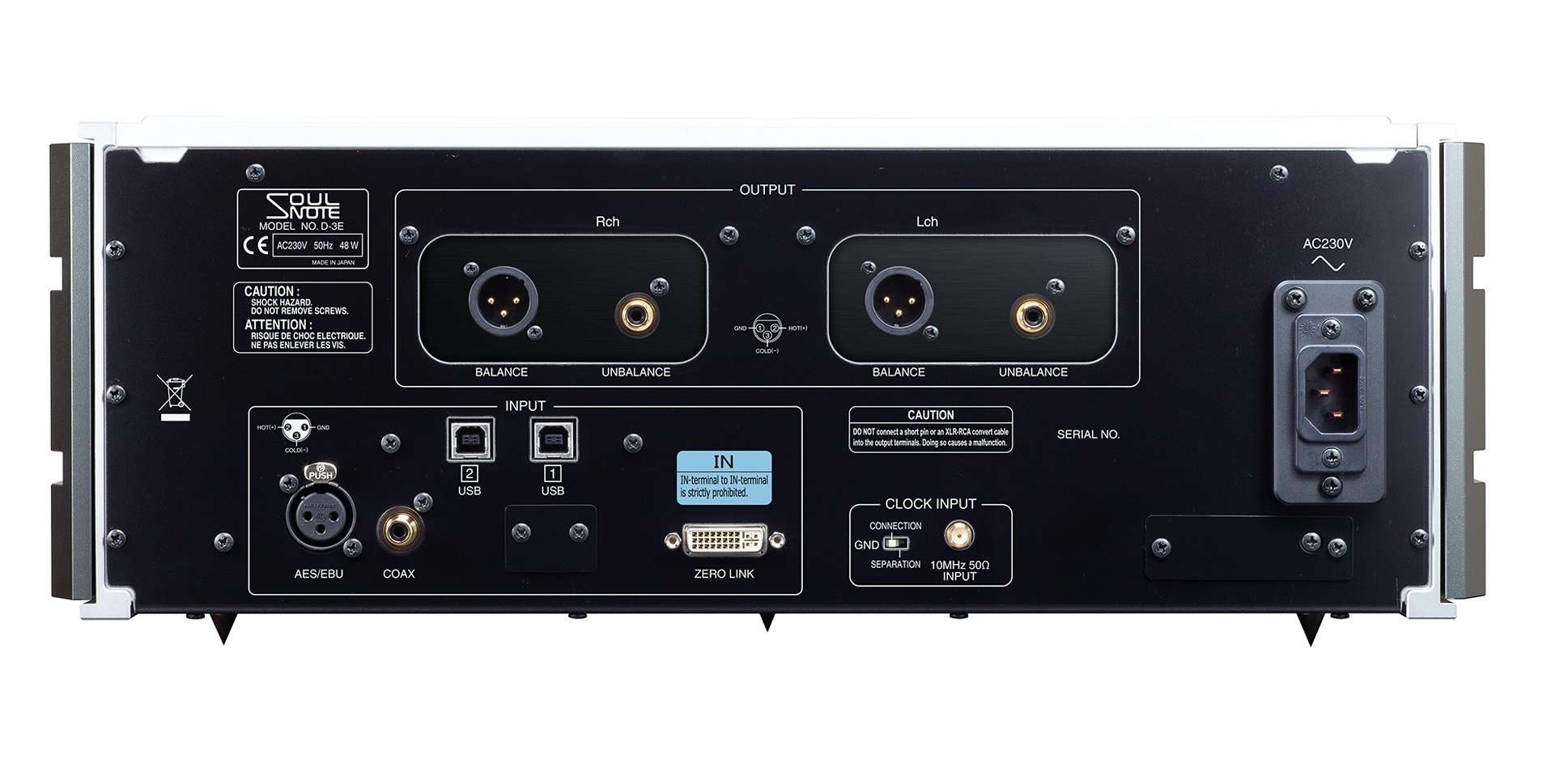

Wejście cyfrowe 2 wejścia USB (Typ B), 1 wejście koncentryczne (S/PDIF), 1 wejście AES/EBU
Obsługiwana częstotliwość próbkowania (USB) Maks. 768 kHz (PCM) / Maks. 22,6 MHz (DSD)
Obsługiwana częstotliwość próbkowania (koncentryczne, AES/EBU) Maks. 192 kHz (PCM) / Maks. 2,8 MHz (DSD64 DoP v1.1)
*Obsługa BULK PET, JPLAY (USB)
Wyjście analogowe 1 wyjście XLR, 1 wyjście RCA
Poziom wyjścia analogowego Zbalansowane: 5,6 Vrms (dostosowane obciążenie Impedancja 5 k Ohm lub więcej)
Poziom wyjścia analogowego Niesymetryczne: 2,8 Vrms (dostosowana impedancja obciążenia 5 k Ohm lub więcej)
Analogowa charakterystyka częstotliwościowa 2 Hz ～ 150 kHz (+0/-1 dB)
Stosunek sygnał/szum 110 dB
Całkowite zniekształcenia harmoniczne 0,008%
Filtr analogowy Pierwszy lub pasywny
Wejście zegara zewnętrznego 10 MHz (BNC 50ohm)
Napięcie zasilania 230V AC 50Hz
Pobór mocy 50W
Maksymalne wymiary zewnętrzne Jednostka centralna 454(W)×170(H)×393(D)mm
Waga 27kg
Akcesoria w zestawie Podstawa antywibracyjna, kolce, pilot, kabel zasilający
